100 กิกะบิตอีเธอร์เน็ตส่งสัญญาณแสงไฟเบอร์ 10 กิโลเมตร QSFP28 LR4 850nm ความยาวคลื่น

100 Gigabit Ethernet 10Km QSFP28 LR4 ตัวรับส่งสัญญาณไฟเบอร์

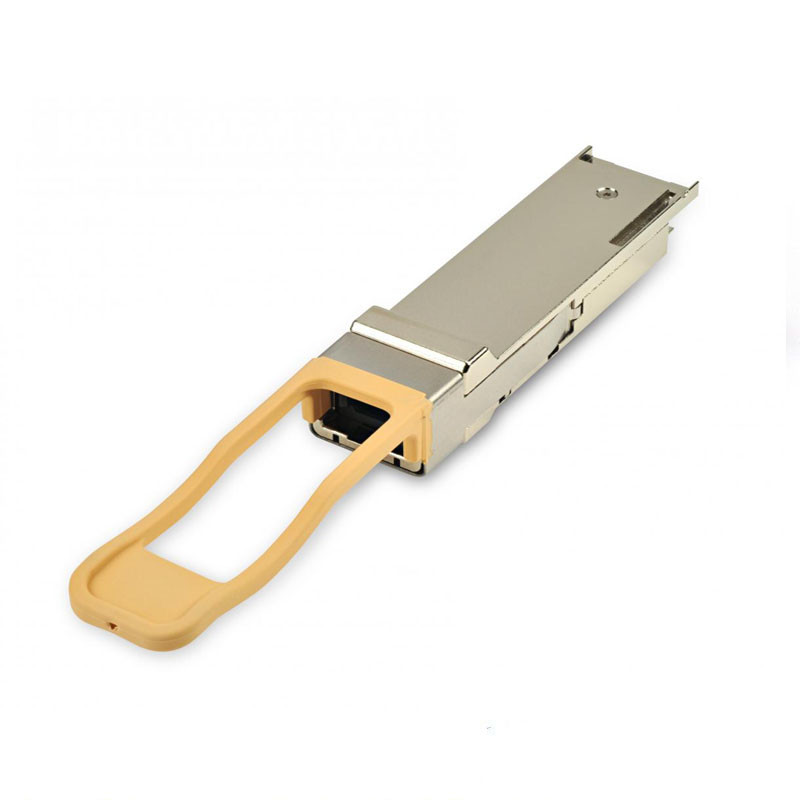

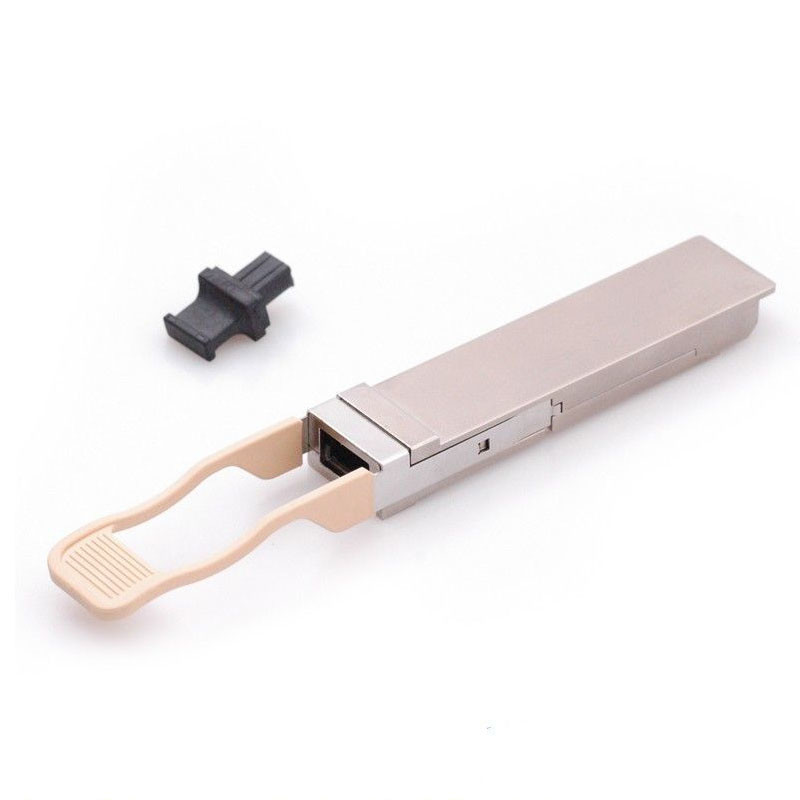

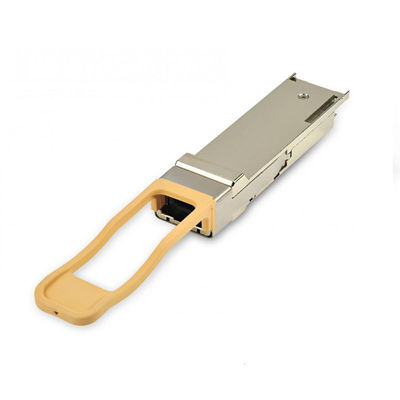

The Hangalaxy 100G QSFP28 LR4 optical transceiver is a full duplex, photonic-integrated optical transceiver that provides a high-speed link at aggregated data rate of either 103.125 Gbps or 111.81 Gbps over up to 10 km of SMF28. ตัวรับส่งสัญญาณแสง Hangalaxy 100G QSFP28 LR4 เป็นอุปกรณ์รับส่งสัญญาณแสงแบบดูเพล็กซ์เต็มรูปแบบซึ่งให้การเชื่อมโยงความเร็วสูงที่อัตราการส่งข้อมูลรวม 103.125 Gbps หรือ 111.81 Gbps มากกว่า 10 กม. ของ SMF28 The module complies with IEEE 802.3-2015 Clause 88 and 83E standard and ITU-T G.959.1-2016-04. โมดูลเป็นไปตามมาตรฐาน IEEE 802.3-2015 ข้อ 88 และ 83E และ ITU-T G.959.1-2016-04 The transceiver integrates the receive and transmit path on one module. ตัวรับส่งสัญญาณรวมเส้นทางการรับและส่งสัญญาณในหนึ่งโมดูล On the transmit side, four lanes of serial data are recovered by a programmable continuous time linear equalizer (CTLE), retimed and passed to four laser drivers, which control four lasers with center wavelengths of 1296 nm, 1300 nm, 1305 nm and 1309 nm. ในด้านการส่งข้อมูลสี่ช่องทางของข้อมูลอนุกรมจะถูกกู้คืนโดยตัวปรับแต่งเส้นเวลาแบบต่อเนื่องเชิงเส้น (CTLE) ที่ปรับแต่งได้และส่งต่อไปยังไดรเวอร์เลเซอร์สี่ตัวซึ่งควบคุมเลเซอร์สี่ตัวที่มีความยาวคลื่น 1296 นาโนเมตร . The optical signals are multiplexed to a single-mode fiber through an industry standard LC connector. สัญญาณออปติคัลนั้นทำหน้าที่มัลติเพล็กไปยังเส้นใยโหมดเดี่ยวผ่านทางตัวเชื่อมต่อ LC มาตรฐานอุตสาหกรรม On the receive side, four lanes of optical data streams are optically de-multiplexed by an integrated optical demultiplexer. ในด้านการรับข้อมูลสี่ช่องทางของสตรีมข้อมูลออปติคัลจะถูกยกเลิกการทำมัลติเพล็กซ์แบบออพติคอลโดยอุปกรณ์แยกแสงแบบออพติคอลในตัว Each data stream is recovered by a PIN photodetector transimpedance amplifier, retimed and passed to a CAUI-4 compliant output driver. แต่ละสตรีมข้อมูลจะถูกกู้คืนโดยแอมพลิฟายเออร์ transimpedance PIN ของ photodetector ซึ่งจะถูก retimed และส่งผ่านไปยังไดรเวอร์เอาต์พุตที่สอดคล้องกับ CAUI-4

คุณสมบัติ

(1) รองรับ 100GBASE-LR4 สำหรับอัตราสาย 103.125 Gbps และ OTU4 สำหรับอัตราสาย 111.81 Gbps
(2) LAN WDM TOSA / ROSA ในตัวสำหรับการเข้าถึง SMF-28 สูงสุด 10 กม.
(3) เพล็กซ์โหมด LC เดียวรองรับแสง;
(4) ช่วงอุณหภูมิในการทำงานตั้งแต่ 0 ° C ถึง 70 ° C
(5) การกระจายพลังงานต่ำ <3.5 W หรือ <4 W หรือ <4.5 W;
(6) แหล่งจ่ายไฟเดี่ยว 3.3 V;
(7) ไม่จำเป็นต้องใช้นาฬิกาอ้างอิงภายนอก
(8) เป็นไปตามมาตรฐาน CEI-28G-VSR / CAUI-4
(9) การสนับสนุนการตรวจสอบการวินิจฉัยแบบดิจิตอล;
(10) ตัวนับ Tx และ Rx อีกครั้ง
(11) อินเตอร์เฟสแบบไฟฟ้า 38 ขาแบบเสียบได้ร้อน
(12) อินเตอร์เฟซการจัดการ I2C 2 สาย

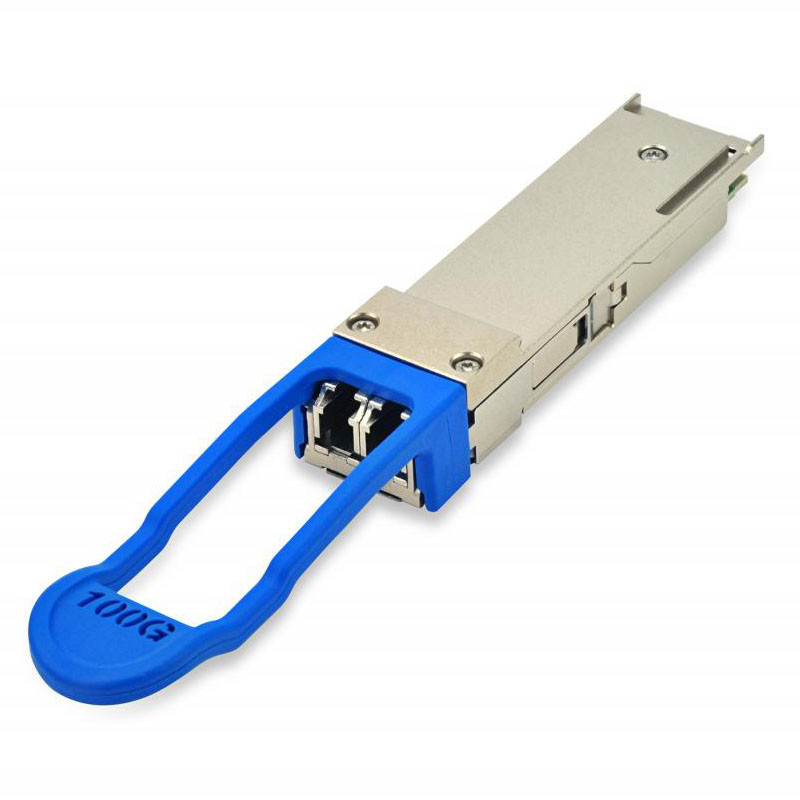

(13) ที่จับสีน้ำเงิน

การประยุกต์ใช้งาน

(1) เครือข่ายท้องถิ่น (LAN)
(2) เครือข่ายบริเวณกว้าง (WAN);
(3) สวิตช์อีเธอร์เน็ตและแอปพลิเคชั่นเราเตอร์

พารามิเตอร์ทางเทคนิค

คะแนนสูงสุดแน่นอน

การปฏิบัติตาม

1. มาตรฐาน IEEE 802.3-2015 ข้อ 88
2. มาตรฐาน IEEE 802.3-2015 ข้อ 83E;
3. มาตรฐาน ITU-T G.959.1-2016-04;
4. OIF-CEI-03.1 มาตรฐาน CEI-28G-VSR;
5. SFF-8661 Rev 2.3 QSFP28 โมดูลเครื่องกล
6. SFF-8679 Rev 1.7 QSFP28 Base Electrical;
7. SFF-8636 Rev 2.7 อินเตอร์เฟสการจัดการทั่วไป
8. ความปลอดภัยระดับ 1 เลเซอร์
9. ผ่านการทดสอบตาม Telcordia GR-468;
10. RoHS 6/6

Hangalaxy provides SFP transceivers for both MultiMode as SingleMode fiber, compatible with most of today's switch vendors. Hangalaxy ให้บริการ SFP transceivers สำหรับ MultiMode เป็น SingleMode ไฟเบอร์เข้ากันได้กับผู้ขายสวิตช์ส่วนใหญ่ในปัจจุบัน Hangalaxy's Dual Fiber SFP's support data ranges between 100 Mbit/s and 4.25 Gbps and distances up to 160 km. ข้อมูลสนับสนุน Dual Fiber SFP ของ Hangalaxy อยู่ในช่วงระหว่าง 100 Mbit / s และ 4.25 Gbps และระยะทางสูงสุด 160 km Go to the Hangalaxy SFP product range. ไปที่กลุ่มผลิตภัณฑ์ Hangalaxy SFP
